শীট মেটাল বাম্পিং বেন্ডিং প্রেস ব্রেক

CNC প্রেস ব্রেকগুলি নির্দিষ্ট টুলিং সিস্টেম (সাধারণ বা বিশেষ বাঁকানোর সরঞ্জাম) ব্যবহার করে ঠান্ডা অবস্থায় ধাতব শীটকে বিভিন্ন জ্যামিতিক ক্রস-বিভাগীয় আকারের ওয়ার্কপিসে বাঁকানোর জন্য। সাধারনত সিএনসি নিয়ন্ত্রিত স্বয়ংক্রিয় নমন সিস্টেম বা সফ্টওয়্যার শীট প্রোফাইল ভাঁজ করার জন্য ব্যবহার করুন। স্থানাঙ্ক অক্ষ একটি একক অক্ষ থেকে 12টি অক্ষে তৈরি করা হয়েছে। সিএনসি সিস্টেম স্বয়ংক্রিয়ভাবে র‍্যাম বেন্ডিং ডেপথ কন্ট্রোল, টপ বেন্ডিং বিমের বাম এবং ডান সিলিন্ডার অ্যাডজাস্টমেন্ট, বেন্ডিং ব্যাক গেজের সামনে এবং পিছনের সামঞ্জস্য, জেড 1 এবং জেড 2 অক্ষের সামঞ্জস্য, চাপ টনেজ সামঞ্জস্য এবং স্লাইডারটি কাজের গতির সামঞ্জস্যের কাছাকাছি আসতে পারে। .

সিএনসি প্রেস ব্রেক সহজেই র‍্যাম ডাউন, জগ, ক্রমাগত, চাপ ধরে রাখা, ফিরে আসা এবং মাঝখানে থামতে এবং একই কোণ বা একই কোণে একাধিক কনুই বাঁকানো সম্পূর্ণ করতে পারে।

DELEM DA58T 2D Graphical cnc synchro press brake controller china suppliers

বাম্পিং পদ্ধতি প্রয়োগ করতে, নিম্নলিখিত পরামিতিগুলি অবশ্যই প্রোগ্রাম করা উচিত:

কেন্দ্রীয় কোণ

কোণ মান বাঁক সম্পূরক.

ব্যাসার্ধ

উদ্দেশ্য ব্যাসার্ধ যা প্রোগ্রাম করা হয়. প্রাথমিক মান হিসাবে প্রোগ্রাম করা পণ্যবেধ ব্যবহার করা হয়।

সেগমেন্টের সংখ্যা

ব্যাসার্ধ বিভক্ত করা হবে সেগমেন্ট সংখ্যা. এর মধ্যে বাঁকের সংখ্যাব্যাসার্ধ হল সেগমেন্টের সংখ্যা প্লাস 1।

আপনি যত বেশি সেগমেন্ট নির্বাচন করবেন, প্রোগ্রাম তৈরি করতে তত বেশি বাঁক ব্যবহার করা হবেএকটি ছোট সহনশীলতার মধ্যে ব্যাসার্ধ। একটি উচ্চ সংখ্যক সেগমেন্টের সাথে আপনার প্রয়োজন হবে একটিছোট ভি-ডাই ওপেনিং যাতে সঠিকভাবে বাঁকানো যায়।

সমান বাম্পিং-সেগমেন্ট

যখন একটি পণ্যের ব্যাসার্ধের বাঁক থাকে, তখন সেগমেন্টের আকার সংখ্যা থেকে গণনা করা হয়সেগমেন্ট, যা ব্যবহারকারী দ্বারা সংজ্ঞায়িত করা হয়েছে। স্ট্যান্ডার্ড হল প্রথম এবং শেষ সেগমেন্টএকটি ভাল ফলাফল পেতে মধ্যভাগের অর্ধেক আকার গণনা করা হয়েছে। যাইহোক, এটা হতে পারেএই ছোট অংশগুলিকে বাঁকানোর জন্য উপযুক্ত একটি ডাই নির্বাচন করতে সমস্যা। তাই নিয়ন্ত্রণসমস্ত বিভাগের জন্য সমান আকার গণনা করতে পারে। এটি এই প্যারামিটার দিয়ে সংজ্ঞায়িত করা যেতে পারে।

• অক্ষম (সমান আকার নেই)

সক্রিয় করা হলে সমস্ত অংশের সমান আকার থাকবে৷অক্ষম হলে গণনা অর্ধেক আকারের অংশগুলি সহ করা হয়৷ এ ক্ষেত্রে সমস্যা হলেV ডাই এর আকারের সাথে বাঁক ক্রম নির্ধারণে সনাক্ত করা হয়, ব্যবহারকারী হয়সমান আকারের সেগমেন্ট সহ একটি পুনঃগণনা নির্বাচন করতে হবে কিনা জিজ্ঞাসা করা হয়েছে।

আপনি যখন এই ধরনের একটি বাঁক প্রোগ্রাম করতে হবে, প্রথমে সংলগ্ন দিকগুলির সাথে একটি আদর্শ কোণ প্রোগ্রাম করুন।

তারপরে কার্সারটিকে আবার কোণে রাখুন, ফাংশন বৈশিষ্ট্যগুলিতে আলতো চাপুন এবং বাম্পিং হিসাবে নির্বাচন করুন

বাঁক টাইপ. আপনাকে ব্যাসার্ধ, সেগমেন্টের সংখ্যা এবং যদি আপনি প্রোগ্রাম করতে বলা হবেসমান বাম্পিং সেগমেন্ট আছে বা না চাই. এই পরামিতি প্রোগ্রামিং পরে ব্যাসার্ধপণ্যে আঁকা হয় এবং একটি বার্তা পর্দায় প্রদর্শিত হবে সম্পর্কে তথ্য সহক্ষুদ্রতম গণনাকৃত সেগমেন্টের দৈর্ঘ্য। ক্ষুদ্রতম সেগমেন্ট দৈর্ঘ্য এর জন্য পরিণতি আছেডাই নির্বাচন

নমন বড় ব্যাসার্ধ শীট প্রোফাইল গণনা কিভাবে? প্রতিটি ধাপের জন্য কয়টি বাঁক প্রয়োজন?

big radius bumping bending CNC Press brakes

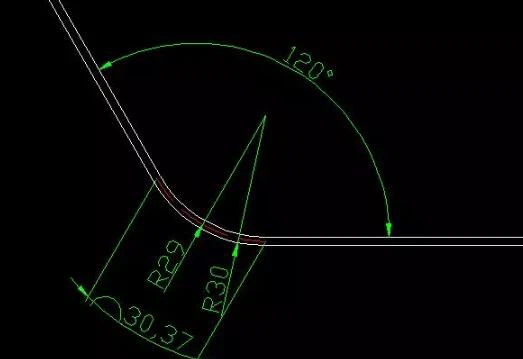

প্লেটের পুরুত্ব 2 মিমি, নমন কোণটি 120 ডিগ্রি, বাঁকানো বাইরের ব্যাসার্ধ 30, নিরপেক্ষ স্তরের ব্যাসার্ধ 29 এবং নিরপেক্ষ স্তরটির চাপের দৈর্ঘ্য চাপ বাঁকানোর জন্য নেওয়া হয়। অতএব, নমন ছুরির সংখ্যা এবং প্রতিটি ছুরির নমন কোণও নিরপেক্ষ স্তরের চাপের দৈর্ঘ্য অনুযায়ী গণনা করা হয় এবং নিরপেক্ষ স্তর এবং প্রান্তের মধ্যে দূরত্ব প্লেটের পুরুত্বের অর্ধেক।

উপরের চিত্রে, চাপ বাঁকানোর জন্য কয়টি বাঁক ভাঁজ করতে হবে এবং প্রতিটি বাঁকের নমন কোণ কত?

যদি আমরা বাঁক প্রতি 2 মিমি ব্যবহার করি।

নমন সরঞ্জামের সংখ্যা=চাপ দৈর্ঘ্য / 2 মিমি=30.37/2=15

নমন সরঞ্জামের সংখ্যা: 15

বাঁকানো কোণ=180 - {(2 / চাপের দৈর্ঘ্য) x (180 নমন কোণ)}=180 - {(2 / 30.37) X60}=176

প্রতিটি ছুরির নমন কোণ: 176 ডিগ্রি

যদি আমরা নমনের সময় চাপের দৈর্ঘ্য পরিমাপ করতে না পারি, তাহলে আমরা নিম্নলিখিত সূত্র অনুসারে এটি গণনা করতে পারি:

বাঁকানো কোণ=180 - {(2 / 3.14x নিরপেক্ষ স্তর ব্যাসার্ধ) x180}=180 - {(2 / 3.14x29) x180}=176

আপনি যদি প্রতি ছুরিতে 3 মিমি ব্যবহার করতে চান তবে উপরের সূত্রে "2" কে "3" দিয়ে প্রতিস্থাপন করুন

অবশ্যই, উপরের সূত্রটি একটি তাত্ত্বিক হিসাবের সূত্র। প্রকৃত প্রক্রিয়াকরণে, উপরের সূত্র দ্বারা গণনা করা ফলাফল অনুযায়ী সামঞ্জস্য করুন।
