মেটাল pressbrakes সরঞ্জাম
একটি মেটাল প্রেস ব্রেক একটি শীট এবং প্লেট উপাদান নমন জন্য একটি মেশিন টিপে টুল , অধিকাংশ শীট ধাতু । এটি একটি মুষ্ট্যাঘাত এবং মর মধ্যে workpiece clamping দ্বারা পূর্বনির্ধারণ bends ফর্ম।

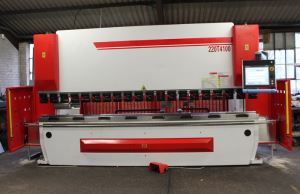

শীট ধাতু প্রোফাইল নমন জন্য একটি উচ্চ tonnage জলবাহী প্রেস ব্রেক।
সাধারণত, দুটি সি ফ্রেমটি প্রেস ব্রেকের পাশে গঠিত হয়, নীচে একটি টেবিল এবং শীর্ষে একটি চলমান মরীচি সংযুক্ত। নীচে টুলটি টেবিলের উপর মাউন্ট করা হয়, উপরের টুলটি চাপবকে উপরের মরীচায় মাউন্ট করা।
শীট মেটাল pressbrake মৌলিক পরামিতি দ্বারা বর্ণনা করা যেতে পারে, যেমন বল বা টননেজ এবং কাজ দৈর্ঘ্য। [1] অতিরিক্ত প্যারামিটারগুলি স্ট্রোকের দৈর্ঘ্য, ফ্রেম উঠানে বা সাইড হাউজিংগুলির মধ্যে দূরত্ব, ব্যাক গেজের দূরত্ব এবং কাজের উচ্চতা অন্তর্ভুক্ত করে। ঊর্ধ্ব বিমাকে সাধারণত 1 থেকে 15 মিমি / সেকেন্ড পর্যন্ত গতিতে পরিচালিত হয় [3]
বল প্রয়োগের উপায় দ্বারা বর্ণিত বিভিন্ন ধরনের ব্রেক আছে: যান্ত্রিক, বায়ুসংক্রান্ত , জলবাহী এবং সার্ভার-ইলেকট্রিক , হাইব্রিড প্রেসব্রিক ( http://www.ahycncs.net/hydraulic-press-brakes/cnc-hydraulic-press -brakes / সংকর সংবাদ-ব্রেক-4M-ahyw-yawei-china.html
যান্ত্রিক pressbrake নমন মেশিনের জন্য, শক্তি বৈদ্যুতিক মোটর সঙ্গে একটি flywheel যোগ করা হয় । একটি ছোঁ রাস্তা উল্লম্বভাবে RAM চালানো একটি ক্র্যাঁক প্রক্রিয়া ক্ষমতা flywheel সংযুক্ত করা হয়। দ্রুত গতির যান্ত্রিক প্রেস এর সবচেয়ে বড় সুবিধা। [4] ,
বিশেষ গঠন টোল সঙ্গে শক্তি প্রেস মেশিন ধাতু শীট নমন করতে পারেন মত।
হাইড্রোলিক প্রেসব্রেক দুটি সিঙ্ক্রোনাইজড হাইড্রোলিক সিলিন্ডারের মাধ্যমে সি-ফ্রেমের উপরে কাজ করে, যা উপরের মরীচিটি সরানো হয়। [3] [4] সারো-ইলেকট্রিক ব্রেক একটি বালুচর বা বেল্ট ড্রাইভ চালাতে একটি servo- মোটর ব্যবহার করে রাম উপর tonnage প্রয়োগ।
বায়ুসংক্রান্ত presses রাম উপর টননেস বিকাশ বায়ু চাপ ব্যবহার।
বায়ুসংক্রান্ত এবং servo- বৈদ্যুতিক মেশিন সাধারণত নিম্ন টেনেসি অ্যাপ্লিকেশন ব্যবহার করা হয়। হাইড্রোলিক ব্রেকগুলি সঠিক উচ্চমানের পণ্য উৎপন্ন করে, নির্ভরযোগ্য, সামান্য শক্তি ব্যবহার করে এবং নিরাপদ কারণ এটি ফ্লাইভেল-চালিত প্রেসের বিপরীতে, RAM এর গতি সহজেই একটি নিরাপত্তা ডিভাইসের প্রতিক্রিয়া হিসাবে বন্ধ করা যায়, যেমন একটি হালকা পর্দা বা অন্য লেজার রক্ষণাবেক্ষণ, ডিএসপি, লাসার্সফ, ফিজ্সলার।
গত 5 বছর ধরে, এক Hybird প্রেস ব্রেক ( http://www.ahycncs.net/hydraulic-press-brakes/cnc-hydraulic-press-brakes/hybrid-press-brakes-4m-ahyw-yawei-china.html ), যা হাইড্রোলিক এবং সার্ভার প্রযুক্তিকে সংযুক্ত করে, প্রেসব্র্যাকে অপারেটর ডাইরেক্ট প্যাডাল প্রবাহিত হলে কেবল তেল ব্যবহার হয়, স্টেডি মোডের সময় কোনও শক্তি খরচ হয় না, অপারেটর হ্যান্ডেল উপাদান এবং প্রোগ্রাম সিএনসি প্রেসব্র্যাক কন্ট্রোলারের সাথে মিলে যায়।
সাম্প্রতিক উন্নতিগুলি প্রধানত নিয়ন্ত্রণ এবং একটি ডিভাইস যা একটি ব্যাকগ্যাজ নামে পরিচিত । প্রেস ব্রেক গেজ একটি ডিভাইস যা সঠিকভাবে ধাতু একটি টুকরা অবস্থানের জন্য ব্যবহার করা যেতে পারে যাতে ব্রেকটি সঠিক জায়গায় বাঁক রাখে। অধিকন্তু, ব্যাক গেজগুলি বার বার বারে জটিল অংশগুলি তৈরি করার জন্য প্রোগ্রাম করতে পারে। বাঁক এর বাঁক কোণ নির্ধারণ করার জন্য প্রারম্ভিক ব্রেকগুলি টুলিং উপর নির্ভরশীল। ডানদিকের অ্যানিমেশনটি পিছনে গেজের কার্যকারিতা দেখায়, উপাদানটির প্রান্ত থেকে দূরত্ব বা পূর্ববর্তী বেন্ড মেনের কেন্দ্রস্থলে দূরত্ব স্থাপন করে।

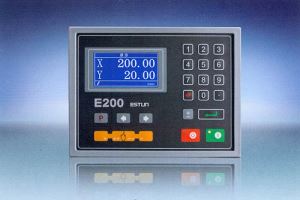

সিএনসি প্রেস ব্রেক প্রায়ই মাল্টি-অক্ষ কম্পিউটার-নিয়ন্ত্রিত ব্যাক গেজ অন্তর্ভুক্ত অপটিক্যাল সেন্সর নুন্যতম প্রক্রিয়ার সময় অপারেটরদের সমন্বয় করতে অনুমতি দেয়। এই সেন্সরটি মোডের চেন্কে মেশিনের কন্ট্রোলগুলির মধ্যে নমনীয় কোণ সম্পর্কে বাস্তব-সময় তথ্য পাঠায় যা প্রক্রিয়া পরামিতিগুলি সামঞ্জস্য করে। [3]
হাইড্রোলিক শীট মেটাল প্রেস ব্রেকগুলি ডাইনি ডাই ডিজাইনের সাথে বিভিন্ন ধরণের কাজ করার জন্য ব্যবহার করা যায়। প্রেসব্র্যাকের প্রকারের মৃত্যুগুলি অন্তর্ভুক্ত: [4]
ঘূর্ণমান মেটাল V- ডাইস-মরণ সবচেয়ে সাধারণ টাইপ। বিভিন্ন উপকরণ এবং বাঁক কোণ পরিচালনা করার জন্য নীচে ডাইস বিভিন্ন আকারের ডাই খোলার মাধ্যমে তৈরি করা যায়।
ঘূর্ণমান নমন - একটি 88 ডিগ্রী V- খাঁজ কাটা তার অক্ষ বরাবর একটি নলাকার আকৃতির মুষ্ট্যাঘাত "স্যাডেল" মধ্যে বসা হয়। মরণ একটি তিরস্কারকারী হয় যার উপর পাথরটি শীট চাপ দেয়।
90 ডিগ্রি ডিগ্রি - মূলত নীচে কাজ করার জন্য ব্যবহৃত হয়। মরা খোলার মাত্রা উপাদান বেধ উপর নির্ভর করে।
30 ডিগ্রি ধাতু শীট ঝুলানো তীব্র কোণ (বায়ু - নমন) বায়ু নমন এ ব্যবহৃত ডাই-ডুয়েছে, এই প্রকৃতপক্ষে তীব্র, 90 ডিগ্রী উত্পাদন, এবং কুঁচকে কোণ উত্পাদন করতে পারে কিভাবে গভীরভাবে পঞ্চম মেষ সামঞ্জস্য করে মরে প্রবেশ করে।
ধাতু বাঁক Gooseneck (রিটার্ন flanging) ডাইস - পঞ্চম ইতিমধ্যে গঠিত flanges ক্লিয়ারেন্স জন্য অনুমতি জন্য ডিজাইন করা হয়েছে
ফরম্যাট অফসেট ডাইস-একটি সংমিশ্রণ পঞ্চ এবং ডাই সেট যা একটি স্ট্রোকের দুটি কোণকে একটি Z আকৃতি তৈরি করতে দেয়।
মেমোলেট বাঁক এবং হেমিংসকে ডুবিয়ে মেরে ফেলা হয়- দুই পর্যায়ে একটি তীব্র কোণ সংমিশ্রিত একটি ঝলকানি টুল দিয়ে মারা যায়।
সিমিং ডাইস- শীট ও টিউবগুলিতে সয়াবিন উৎপাদন করতে ডাইস তৈরির বেশ কিছু উপায় রয়েছে।
ব্যাসার্ধ ডাইস-একটি ব্যান্ডেড মোটা একটি বৃত্তাকার মুষ্ট্যাঘাত দ্বারা উত্পাদিত হতে পারে। নীচে মরা একটি ভি-মাইন হতে পারে বা একটি বসন্ত প্যাড অথবা রাবার প্যাড অন্তর্ভুক্ত করতে পারে যা মরার নীচে তৈরি করে।
ইউরোপীয় 60 মিঃ সউকারে স্ট্যান্ডার্ড প্রেসব্র্যাক চার-পথ মরা ব্লক- ছোট্ট চাকরির পরিবর্তনের স্বার্থে একটি একক ডাল ব্লকটি চারটি পক্ষের মধ্যে একটি ভি মেশিন মেশাতে পারে।
চ্যানেল গঠনকারী ডাইস-একটি মুষ্ট্যাঘাতটি একটি মণে চাপানো যেতে পারে যা একটি কৌণিক চ্যানেল গঠন করে, শীটটির নীচে দুটি কোণ তৈরি করে।
U- বেন্ড ডাইস- চ্যানেল গঠন অনুরূপ, কিন্তু একটি বৃত্তাকার নীচে সঙ্গে স্প্রিং ব্যাক একটি সমস্যা হতে পারে এবং একটি উপায় এটি প্রতিহত করার জন্য প্রদান করা প্রয়োজন হতে পারে।
বক্স-ফর্মিং ডাইস-যখন প্রতিটি পাশে সহজ কোণ বেন্ড দ্বারা গঠিত হতে পারে একটি বাক্স, একটি আয়তক্ষেত্রাকার বাক্সের বিভিন্ন পার্শ্ব দৈর্ঘ্য বিভাগে মুষ্ট্যাঘাত নির্মাণ করা আবশ্যক। ফলকটি ফলিত বক্সের পার্শ্বের উচ্চতা মিটমাট করার জন্য যথেষ্ট উচ্চতর হওয়া প্রয়োজন।
ঢেউয়ের মৃত্যু- এই ধরনের মরে একটি তরল পদার্থের পৃষ্ঠ আছে এবং বসন্ত লোড মুষ্ট্যাঘাত উপাদান অন্তর্ভুক্ত হতে পারে।
একাধিক বাঁদ ডাইস-একটি ডাই সেটটি কাঙ্ক্ষিত প্রোফাইলের আকৃতিতে তৈরি করা যায় এবং প্রেসের একক স্ট্রোকে বেশ কয়েকটি বেন্ড তৈরি করতে পারে।
